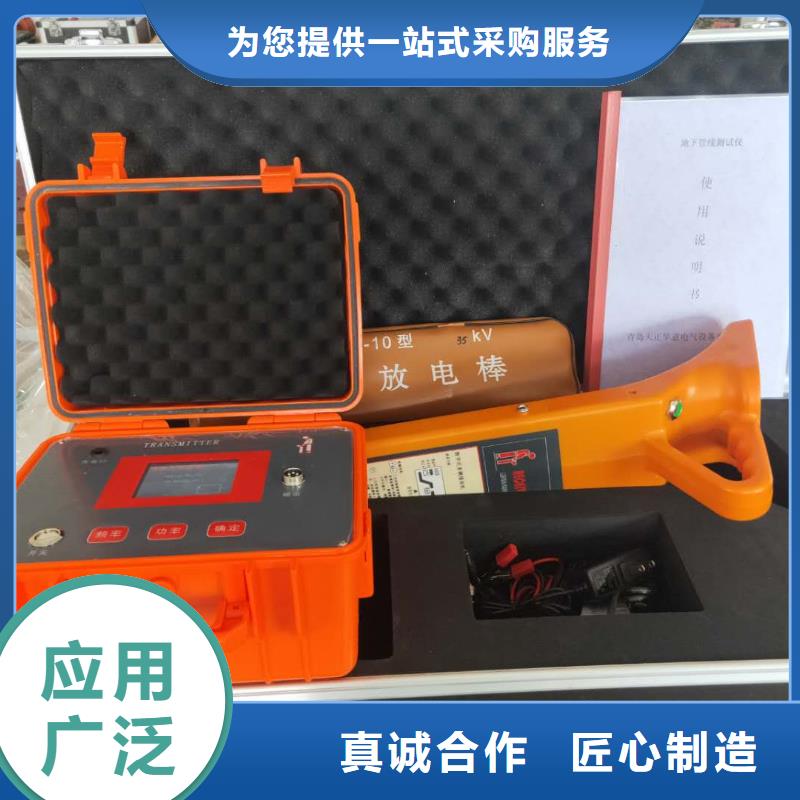

地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

地埋电缆管线探测仪说明：1.长按标定键 进入或退出信息/菜单界面。2.上下左右键选择菜单项，OK键确认执行，ESC键返回上级菜单。3.设备识别码UID（短码和长码，括号内为长码），不能修改。4.工频频率、深度单位、主动探测频率对应菜单设置值。5.若不选配蓝牙和GNSS定位功能，则蓝牙和GNSS信息不显示。菜单项：1、系统功能：?保存设置?退出菜单界面?中英文切换复位关机2、存储功能：?通过蓝牙发送全部存储数据3、工频频率选择：选择50或60Hz 4、深度单位选择：?选择米（m）或英尺（ft）、有源探测频率使能：可选的有源频率列表?恢复出厂默认频率?使能所有频率 说明：1.工频频率、深度单位、有源探测频率的选择：菜单项前面带＊号的为使能的项目，不带＊号的为禁止的项目。上下键选择菜单项，OK键切换使能/禁止。2.频率过多会造成操作繁琐，建议只使能常用的频率，需要时再使能其他频率。50（或60Hz）用于探测电力电缆，100Hz（或120Hz）用于外加电流阴极保护（CPS）管道的探测。3.若未选配蓝牙及存储功能，则存储功能主菜单下没有子项内容显示。4.设置完成后，须进入系统主菜单，选择保存，短按OK键 保存设置内容。第二章 发射信号的一般方法发射机对管线施加信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：电力电缆、通信电缆、金属自来水管道、金属燃气管道，阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属物体等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色插头插入发射机的输出插座。

地埋电缆管线探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离17.外形尺寸：长370mm×宽270mm×高220mm18.重 量：2.5kg四、工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。
